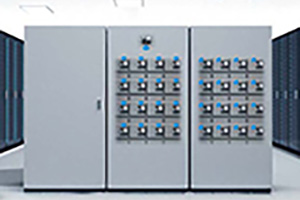

蓄電池監視システム

電源装置に使用される鉛蓄電池の状態を監視するシステムです。多数の蓄電池を一元管理し、電圧・内部インピーダンス・電池近傍温度を測定することにより、電池の異常・劣化を早期に検出・通知します。遠隔監視も可能で、離島などでの保守作業負担軽減を実現します。

無線子機と無線親機間のワイヤレス通信により断線のリスクを低減、設置時の面倒な配線工事を簡素化します。

Modbus/TCP通信方式を採用。お客様監視システムとの連携も可能です。

上位コントローラ（オプション）で蓄電池測定データ(電圧・内部インピーダンス・電池近傍温度)の保存、CSVファイル出力、トレンドグラフ・状態診断表示・蓄電池レポートで測定データの可視化を実現します。

項目	仕様	備考
制御電源仕様	入力定格電圧：AC100V 周波数：50/60Hz　容量：10A	監視システムの制御電源としてお客様にて1系統御準備ください。
環境条件	周囲温度：0～40℃ 周囲湿度：15～90%(結露無きこと)

項目	仕様		備考
型式	HCBM01-02	HCBM01-12
監視対象	2V電池	6V電池/12V電池	2V電池：3直列または4直列に対し無線子機1台 6V電池：1個に対し無線子機1台 12V電池：1個に対し無線子機1台
最大監視電池数	8,640個	2,160個	統括親機1台当りの監視電池数
入力電圧	DC4.2～12.0V	DC4.2～18.0V	蓄電池より供給
電圧測定範囲	1.400～3.000V	4.20～18.00V
内部インピーダンス測定範囲	0.100～10.000mΩ	1.00～30.00mΩ
内部インピーダンス測定方式	高周波重畳方式		11Hz　110Hz
温度測定範囲	-10.0～60.0℃
無線通信	IEEE802.15.4　2,405～2,480MHz
外形寸法(W×D×H)	86mm×86mm×13mm
消費電流	4mA以下		24時間平均

項目	仕様	備考
入力電圧	DC5.0～48.0V	AC100Vアダプタ使用
有線通信	Ethernet(RJ45)　Eth0/Eth1(2port) 10BASE-T/100BASE-TX	全二重、半二重対応
外形寸法(W×D×H)	135mm×105mm×36mm
消費電力	16W以下	突入電力除く
最大収容無線親機数	8台

項目	仕様	備考
監視PC	OS：Windows10 Pro
蓄電池モニタアプリケーション	通信プロトコル：Modbus/TCP

Windowsは、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。
